產品介紹 |
||||

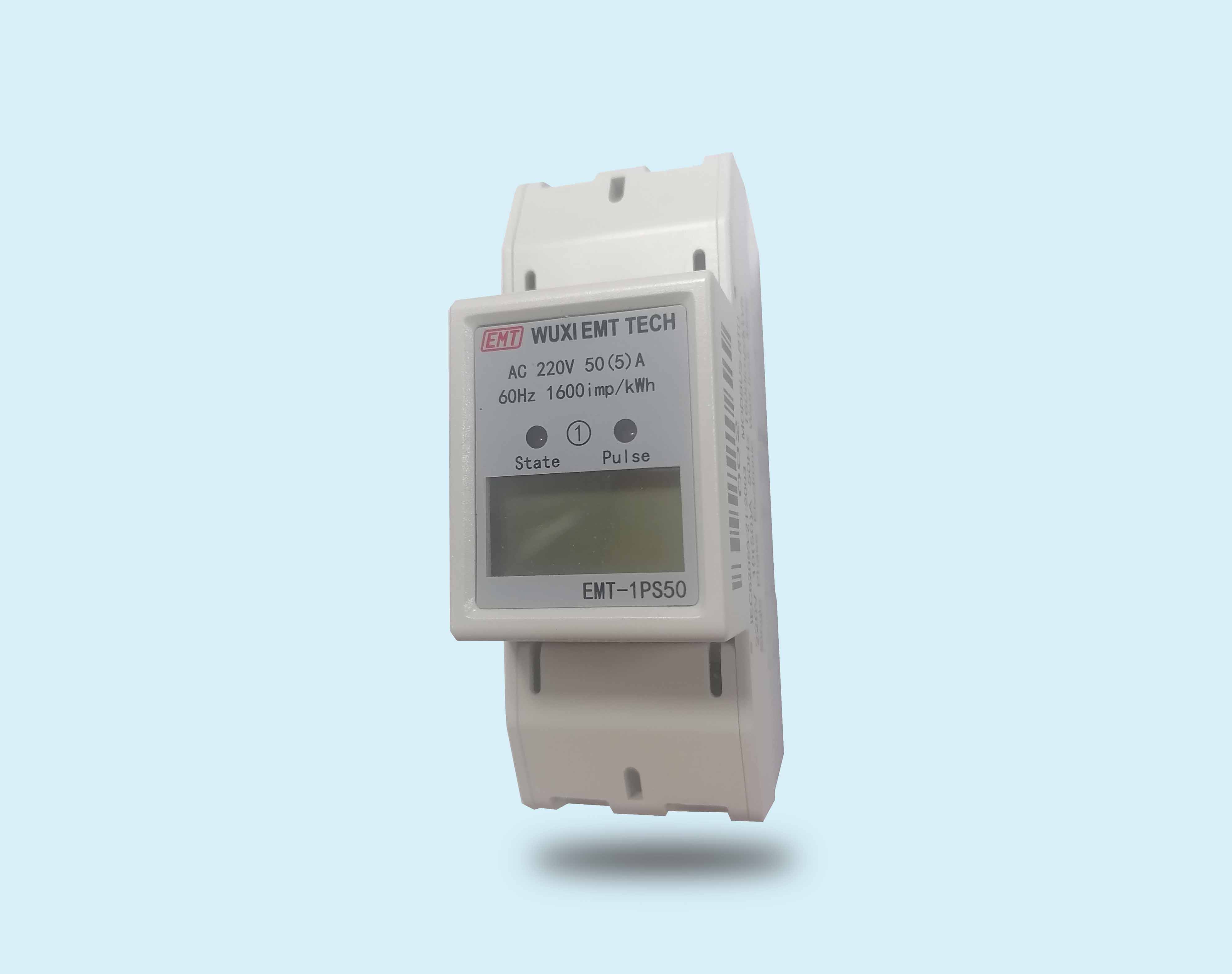

EMT-1PS單相電子電度表采用最先進的固態集成電路技術,具有超低功耗和SMT技術。用于測量頻率為50/60Hz的交流單相有功電能。性能指標符合IEC62053-21-2003、GB/T17215.321-2008《交流靜態有功電能表(1類和2類)》對單相靜態電能表的技術要求。通信協議符合DL/T645-1997和DL/T645-2007《多功能電能表通信協議》或MODBUS。 |
||||
產品性能和參數 |
||||
|
||||
1) 規格 |
||||
類型 |
等級 |
參考電壓 |
額定電流 |
|
EMT-1PS |
1 級 |
220V,230V |
6(1.5)A,20(5)A, 32(5)A, 50(5)A,40(10)A, 60(10)A,60(15)A |
|
2) 基本誤差(Ib為基本電流,Imax為最大電流) |
||||
負載 |
功率 |
基本誤差(%) |
||
電流 |
因素 |
1 級 |
2 級 |
|
0.05Ib≤I<0.1Ib |
1 |
±1.5 |
±2.5 |
|
0.1Ib≤I≤Imax |
1 |
±1.0 |
±2.0 |
|
0.1Ib≤I<0.2Ib |
0.5L(lag) |
±1.5 |
±2.5 |
|
0.8C(advance) |
±1.5 |
- |
||
0.2Ib≤I≤Imax |
0.5L(lag) |
±1.0 |
±2.0 |
|
0.8C(advance) |
±1.0 |
- |
||
3) 啟動:當參考電壓、參考頻率和功率因數為1.0,1級儀表在0.4%Ib以下時,儀表可以正常啟動和測量。 |
||||
4) 空載運行:儀表具有防分流運行邏輯電路。當電壓電路加上1.15倍參考電壓,且電流電路中沒有電流時,儀表的測試輸出應不超過一個脈沖。 |
||||
5) 功耗:≤2瓦(10瓦) |
||||
6) 環境條件 |
||||
標準工作溫度:-25℃~70℃ |
||||
工作溫度極限:-25℃~80℃ |
||||
注:工作溫度極限的特殊要求:-40℃~80℃工作原理 |
||||
測量芯片對電壓和電流信號進行采樣,并將其轉換為與能量成比例的脈沖信號。這些信號被傳送到MCU芯片進行累積測量,并通過光耦隔離以無源脈沖形式輸出。同時與外部世界交換和通信數據。 |
||||
