產品介紹 |
|||

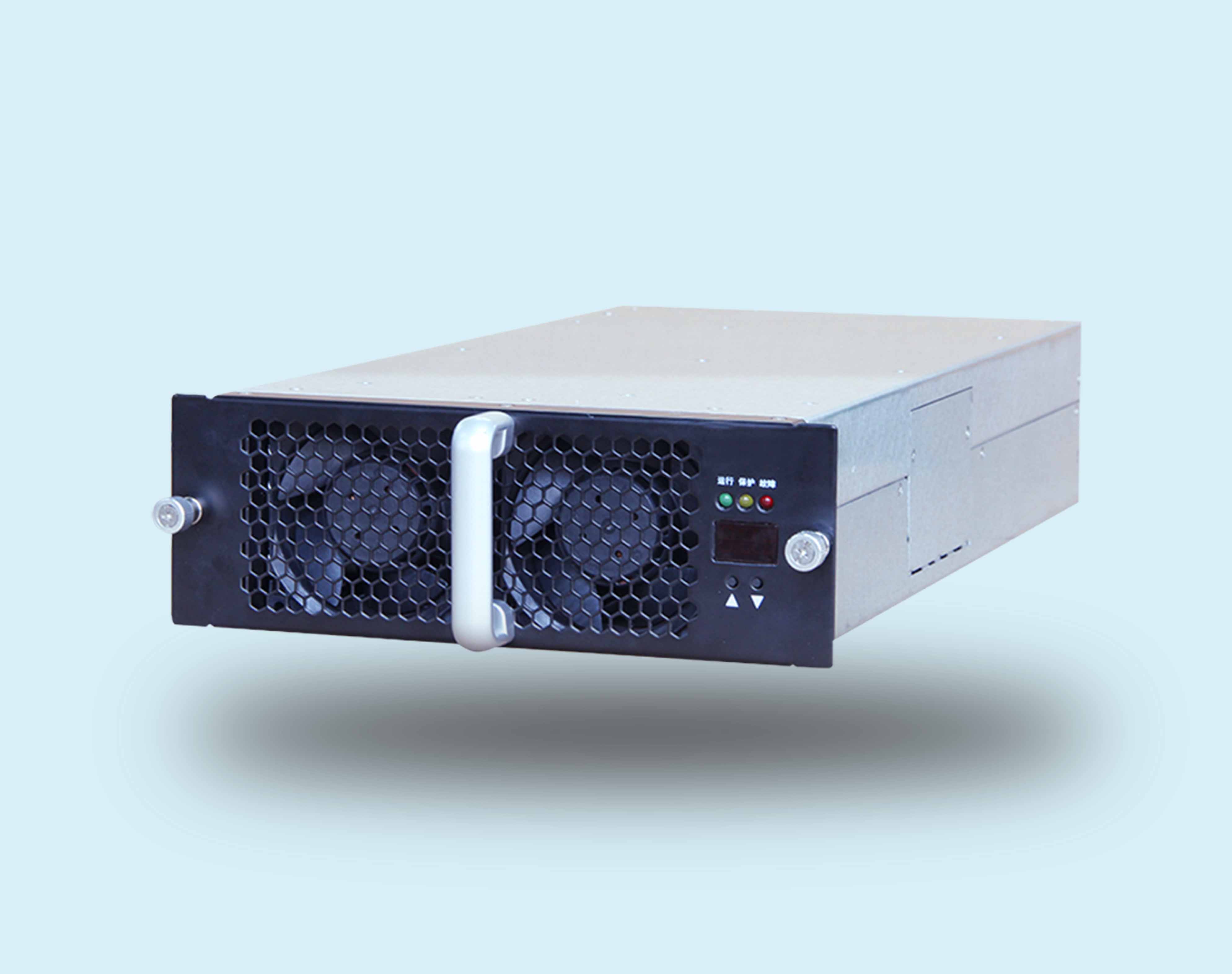

EMT20F100是恩美特公司專為充電樁開發的一款高效率、高功率密度的 AC/DC 模塊。本產品為三相四線制(三相+PE)輸入,支持 285VAC-475VAC 電壓 輸入,最大功率 20KW(恒功率范圍 250~1000VDC)。充電模塊通過 CAN 總線和主監控通訊,通過與主監控通訊實現充電模塊參數設置, 采集充電模塊運行參數, 控制充電模塊工作狀態。 |
|||
產品性能和參數 |
|||
|
|||
交流輸入 |
輸入電壓 |
285~475 ,額定電壓 380 |
|
輸入頻率 |
45~55 |
||
輸入功率因數 |
滿載≥0.99 |
||
輸入過壓保護 |
484-500Vac |
||
輸入欠壓保護 |
260-276Vac |
||
直流輸出 |
輸出額定功率 |
20kW |
|
輸出電壓范圍 |
200~1000 |
||
輸出電流范圍 |
最大限流為 80A,限流點可在 0.5~80A 之間設置 |
||
輸出恒功率區間 |
輸出 1000-250VDC 恒 20KW |
||
峰值效率 |
≥95.5% |
||
軟啟動時間 |
≤8S |
||
短路保護 |
短路無損 |
||
穩壓精度 |
≤±0.5 |
||
電壓紋波因數 |
≤1% |
||
穩流精度 |
≤±1%(負載電流在20%~100%范圍內) |
||
均流不平衡度 |
≤±5%(并機平均電流需大于 5A) |
||
工作環境 |
工作溫度 |
-30~75(55℃以上輸出降額) |
|
相對濕度 |
%5RH~95%RH 無凝露 |
||
存儲溫度 |
-40~75 |
||
產品特性 |
散熱方式 |
風冷 |
|
待機功耗 |
<12W |
||
通訊總線協議 |
CAN |
||
防護等級 |
IP20 |
||
模塊尺寸 |
長*寬*高:460mmx218mmx84mm |
||
重量 |
≤15kg |
||
