產品介紹 |
|
|

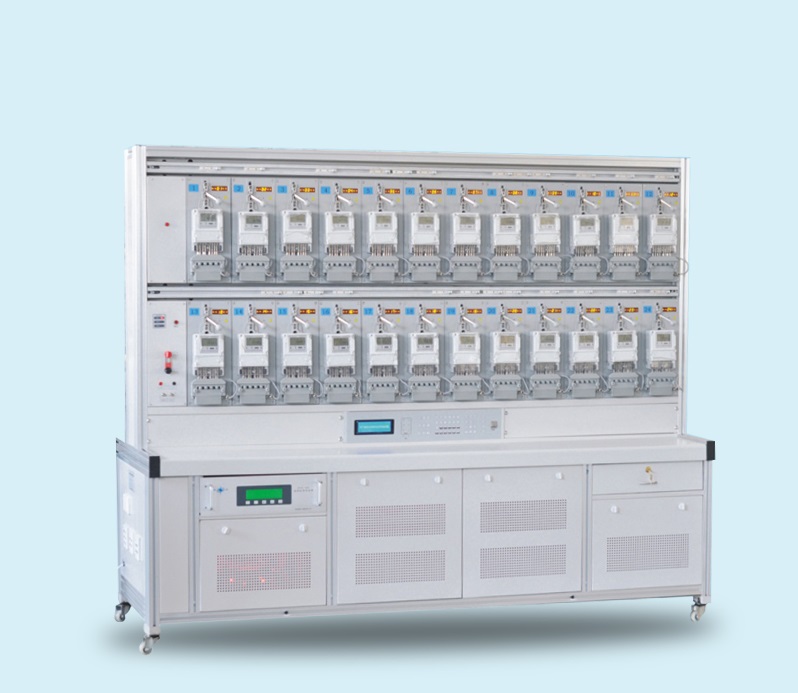

本系列單相多功能電能表檢驗裝置，是根據國家最新標準和規程的要求，采用嵌入式系統主控系統及DDS技術、大規模FPGA的高精度信號源。而精心研制開發的第三代電子程控式三相電能表多功能檢驗裝置。適用于0.2級及以下各種單相電能表（包括正弦無功表）的檢驗多功能表。它以簡潔美觀的外形、精致的工藝、完備的功能和優異的性能，定會受到您的青睞。
|
||
|
產品性能和參數 |
||
參數名稱 | 主要指標 |
裝置的準確度等級 | 0.05級、0.1級 |
裝置標準電能表等級 | SYS120 單相多功能標準電能表，準確度等級：0.05級 |
電壓量程 | 0-240V(可任意設定)， 0-120%范圍 調節細度：0.01%滿度 |
電流量程 | 0.005A、0.025A、0.05A、0.25A、0.5A、1A、2.5A、5A、10A、20A、 50A、100A 調節范圍 ：0-120% 調節細度：0.01% |
移相范圍 | 0-360°，調節細度：0.01° |
輸出頻率 | 45Hz - 65Hz ，調節細度：0.01Hz |
指示儀表精度 | 電壓：＜0.2％ 電流：＜0.2％ 相位：＜0.1° 功率：＜0.2％ |
輸出波形失真度 | 電壓：＜0.5% 電流：＜0.5% |
輸出穩定度 | 電壓：＜0.05% / 3分鐘 電流：＜0.05% / 3分鐘 功率：＜0.05% / 3分鐘 |
諧波輸出 | 2～21次，諧波含量＜40％ 基波內任意設置。 |
輸出容量 | 電流：1000VA（120A）； 電壓：500VA（24表位） |
負載特性 | 阻性，感性，和容性（ 小4uF ） |
最小起動電流 | 1mA(最小)，準確度：＜5%， 起動功率：準確度＜5% |
SYT10標準時鐘 | 3×10-7/S(內部時基準確度)，輸出50KHz； GPS授時儀（選配） |
電流接線方式 | 1――2， 4－－3 |
多路升壓器精度 | 0.01級； 每路額定負載：15VA |
裝置輸入電源 | 220VAC，±10%，50Hz-60Hz；最大功耗：2000VA（24表位） |
外形指標
表位 表架 尺寸：長*寬*高mm3 6 1 1600×750×1600 12 1 1600×750×1800 24 1 2350×750×1800 32 2 1800×750×1800 40 2 2000×750×1800 48 2 2350×750×1800
主要特點
1、多種結構設計，一體或分體結構；專用鋁合金框架，防火復合材料臺面，外型美觀大方。
2、符合國網智能表標準接口的壓接式接線盒（4根大電流接線柱，8根小信號接線柱），每表位配開路檢測功能，可選配自動短接空置表位功能。
3、雙電流回路設計，每表位配置二個高品質100A磁保持繼電器；可對防竊電雙回路計量的電能表進行自動主次回路的誤差測試；支持國網單相雙回路費控智能電能表的手動、自動檢定；無需二次接表，通過繼電器切換的方式，實現火線（L）回路和零線（N）回路的不脫鉤分別檢驗，一次完成；兩個電流回路可通過鍵盤切換也可通過校表軟件自動切換；
4、采用改進的數字脈寬調制技術功率源，輸出電壓（電流）效率高，發熱低、穩定性高，徹底解決小電流變差大問題。
5、完善的故障檢測、定位、保護和報警功能，具有電壓短路、電流開路、功放過熱、接觸不良等保護功能。
6、2～21次諧波疊加，幅值和相位可自由設定（諧波幅值在基波40%以內，相位0～360°）。還可對輸出量進行諧波分析并繪制波形；可對電能表進行諧波影響試驗。。
7、每表位配置具有高壓保護功能的獨立脈沖輸入、多功能信號輸入、485通訊信號接口，6位數碼顯示的多功能顯示板（顯示基本誤差、走字脈沖數、電表時鐘、各種狀態標志等）。
8、測試方案靈活設置，可完成基本誤差、常數校核，潛起動試驗，多費率電能、電壓、電流、功率因素、零線電流示值誤差等，日計時誤差，時段投切誤差，需量示值誤差，需量周期誤差等所有準確度要求試驗。
9、可完成誤差變差，誤差一致性、負載電流升降變差、電流過載等所有一致性試驗及各種影響試驗。
10、可對各種電能表進行電壓影響、頻率影響、諧波影響等影響量試驗。
11、可以通過高精度GPS模塊，實現電表的精確授時。可以對多功能電能表和多費率電能表進行通訊測試、廣播校時；表內部數據驗證、時區時段測試、組合誤差測試。
12、支持電量遞減準確度、電價切換試驗，負荷開關跳閘、合閘試驗（內置繼電器低壓電流拉閘，外置繼電器AC220電壓檢測）等費控功能試驗。
13、可以測試智能電表的凍結功能，可以進行多種凍結方式的測試等。
14、可以測試智能電表的事件記錄功能，包括失壓、失流、斷相、全失壓、掉電、編程、清零、開關蓋、拉閘等。
15、可以進行電壓跌落與電源中斷、電源緩升緩降等試驗。
16、可以測試智能電表的停電顯示和停電抄表功能。
17、采用串口服務器或多路485通迅轉換板，先進的多線程軟件技術，使多表位485并行通迅，大大提高通迅效率。
18、可選配載波模塊切換器，實現單相載波電能表的載波通訊測試。
19、預付費檢測功能－跳閘功能試驗；裝置配置第三電流回路；能檢測預付費剩余電量遞減準確度，插入繼電器測試卡(或達到報警電量）后，檢測電能表有無跳閘。在進行預付費卡表跳閘功能檢測時，在電壓、電流升起時，任一表位的電流回路斷開，裝置的電壓、電流均能夠保證正常輸出，電流不開路，不產生報警和關斷，不對其它表位的運行產生影響，所有表位一次完成檢測。
20、功能強大的PC控制管理軟件，根據國網要求可對將近2000個參數數據進行讀寫、界面簡潔明了，全菜單圖形模式，易學易用。數據庫查詢、統計、打印、聯網一應俱全。
21、配置SG186聯網接口模塊
22、提供動態數據庫，便于第三方二次開發。
