AC單相/三相電表測試儀

來源: 作者: 發布時間:2023/04/24 訪問量:280

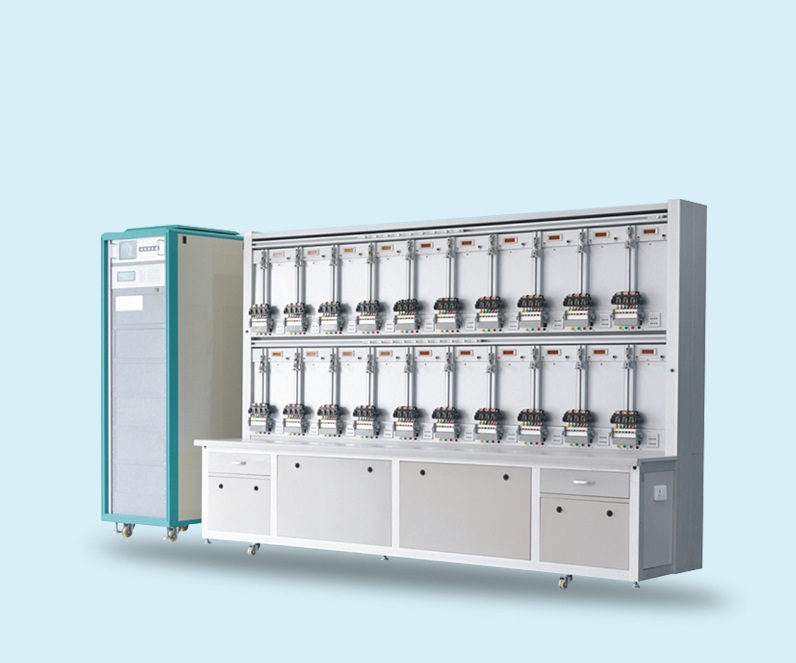

三相電能表測試儀

產品介紹

本系列單三相電能表檢驗裝置,是根據國家最新標準和規程的要求,滿足計量測賦單位需求,而精心研制開發的 電子程控式單三相電能表檢驗裝置。


產品性能和參數


參數名稱

主要指標

裝置的準確度等級

0.02級、0.05級、0.1級

裝置標準電能表等級

SYS312 三相多功能標準電能表,準確度等級:0.02級、0.05級

電壓量程

3×220V/Y      3×57.7V/ Y   3×380V/△      3×100V/△ 調節范圍:0-120%    調節細度:0.01%

電流量程

0.005A、0.025A、0.05A、0.25A、0.5A、1A、2.5A、5A、10A、20A、 50A、100A。 調節范圍 :0-120%       調節細度:0.01%

移相范圍

0-360°,調節細度:0.01°

輸出頻率

45Hz - 65Hz ,調節細度:0.01Hz

指示儀表精度

電壓:<0.2%          電流:<0.2%       相位:<0.1°           功率:<0.2%

輸出波形失真度

電壓:<0.5%          電流:<0.5%

輸出穩定度

電壓:<0.02% / 3分鐘  電流:<0.02% / 3分鐘  功率:<0.02% / 3分鐘

輸出容量

電壓≥ 15VA/表位,電流≥ 60VA/表位

負載特性

阻性,感性,和容性( 小4uF )

最小起動電流

1mA,準確度:5%,起動功率:準確度5%

SYT10標準時鐘

3×10-7/S(內部時基準確度),輸出50KHz; GPS授時儀(選配)

多路PT

等級精度:0.01級,每路輸出額定容量:15VA

裝置輸入電源

3×220VAC,±10%,50Hz-60Hz;最大功耗:1000VA(24表位)

裝置的準確度等級

0.02級、0.05級、0.1級

裝置標準電能表等級

SYS312 三相多功能標準電能表,準確度等級:0.02級、0.05級



                                                          外形指標


項目類型

尺寸:長**mm3

控制源(16表位)

600x800x1920mm3

掛表架(16表位)

2350x750x1850mm3



                                                                 主要特點



1、設計合理,造型美觀。裝置掛表架和臺體框架采用專用鋁合金材料制作,臺面板由防火防熱纖維材料構成,整個裝置 色彩柔和、比例協調、結構牢靠。工藝考究、外形漂亮耐看。

2、專用鍵盤操作和PC機操作并存,使用方便。本裝置配以鍵盤,鍵盤自帶液晶顯示屏,裝置的工作狀態一目了然.操作 輕松自如。PC機控制軟件層次分明,界面美觀,使用靈活方便。

3、自動化程度高。在檢定電能表時只要人工參與掛表,調整好光電采樣器,并正確設計好表的參數后,所有檢定項目 (包括預熱、潛動試驗、起動試驗、標準偏差的測定、基本誤差的測定)由PC機自動控制,一次完成。校表程序可按照國家 規程,也可由用戶自定義。

4、光電采樣器可實現三維調節,既可采樣回轉式電能表的轉盤信號.也可接收電子式電能表的頻閃信號。

5、誤差處理系統能接收光電采樣器信號、安裝式電子表的輸出脈沖和標準電能表的高頻脈沖信號等。

6、相同類型(相線、額定電壓、標定電流相同),不同常數的電能表可同時校驗(限三種常數)。

7、可檢驗多功能電能表485口的通訊功能、需量誤差及時鐘誤差(要求表有時鐘信號輸出)。

8、可自動對回轉式電能表轉盤的黑標進行定位,方便做潛(起)動試驗。

9、可在工頻基波上迭加2 ~ 21次諧波,諧波的幅值和相位可隨要求設定。還可對輸出量進彳方皆波分析并繪制波形。

10、能自動測試各單元的電壓、電流、功率穩定度和三相總功率穩定度,能自動給出裝置監視儀表的比對誤差和輸出電 量三相不對稱度指標。

11、裝置穩定度高,可靠性好,輸出功率大。電壓(電流)回路可帶任意性質的負載。

12、裝置具有完善的故障檢測、定位、保護和報警功能,以免人為的接線或操作錯誤而損壞裝置。

13、PC管理軟件還具備了功能完善的報表打印、數理統計和資產維護等功能。

14、配置高精度多路PT,可不脫鉤校驗單相表。

15、配置多路脈沖輸入,一次接線,軟件控制,提高效率。
