| 產品介紹 |
本 系 列 單 相 多 功 能 電 能 表 檢 驗 裝 置 ， 是 根 據 國 家 最 新 標 準 和 規 程 的 要 求 ， 采 用 嵌 入 式 系 統 主 控 系 統 及 DDS 技 術 、 大 規 模 FPGA 的 高 精 度 信 號 源 。 而 精 心 研 制 開 發 的 第 三 代 電 子 程 控 式 三 相 電 能 表 多 功 能 檢 驗 裝 置 。 適 用 于 0.2 級 及 以 下 各 種 單 相 電 能 表 （ 包 括 正 弦 無 功 表 ） 的 檢 驗 多 功 能 表 。 它 以 簡 潔 美 觀 的 外 形 、 精 致 的 工 藝 、 完 備 的 功 能 和 優 異 的 性 能 ， 定 會 受 到 您 的 青 睞 。
|
產品性能和參數 |
|

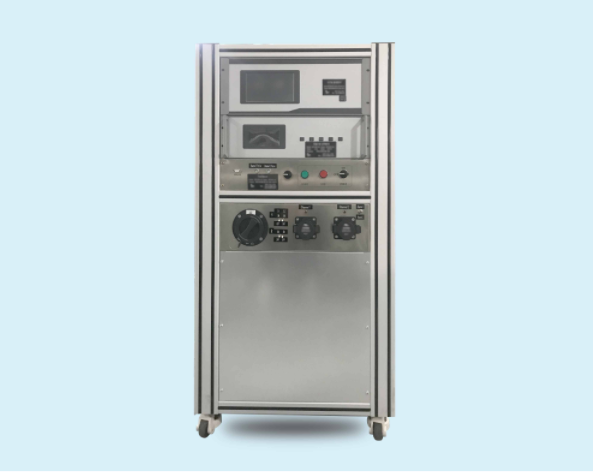

產品名稱 | AC單相/三相充電樁測試儀 |
級別 | 0.05級 |
屬性 | 雙頭、單相/雙向 |
表位 | 20 |
因數 | 1.0-0.1% |
交流電壓 | （0-220）V |
直流電壓 | 0~100A（Imax120A） |
相位 | （0-360）° |
頻率 | （45~65）Hz |
| | |
主要功能
裝置滿足 DL/T 614-1997 和 DL/T 614-2007《多功能電能表》規定，裝置的功能分為兩大部分，一部分是檢驗電能表的常規功能，另一部分是檢驗多功能電能表的特殊功能。
1.1 常規功能
(1) 可以檢定各種電子式和機電式三相多功能電能表、電子式和感應式三相電能表、三相多費率電能表、預付費電能表和普通電能表等。。可以檢定各種測量原理（自然無功和人為無功）的無功電能表，包括三相四線真無功、三相三線真無功、三元件 90°人為無功、二元件 90°人為無功、二元件 60°人為無功和單相電能表等。
(2) 可按國家檢定規程或電力行業標準的要求，對潛動、啟動、基本誤差、標準偏差、24h 變差等檢定項目實行全自動檢定。也可自定方案進行檢定；還可自行選擇測試點進行單點檢定。
(3) 可以進行電壓、頻率、諧波、逆相序、電壓不平衡、外磁場等影響量引起的改變量的測定；
(4) 自動識別色標，使所有被檢表的色標停留在正面位置，以便進行潛動試驗和起動試驗；可按照規程要求自動計算起動試驗等待時間和潛動試驗等待時間，并判定起動和潛動是否合格。
(5) 可以同時檢定同規格、三種不同常數、不同等級的電能表；
(6) 每一只被檢表均設有專用的 6 位顯示誤差計算器；
(7) 裝置輸出、測量范圍寬，可以檢定各種常用量限的電能表。電流、電壓量限全部自動切換（包括 100A 電流）。輸出功率裕量大，在最大負載下可以長期穩定工作。
(8) 通過計算機自動監控檢定過程，進行數據修約，判定檢定結論，保存數據。可以 查詢、瀏覽、打印檢定證書和檢驗記錄。
(9) 支持條形碼輸入、誤差曲線圖、用戶系統、誤差上下限設置、多種檢定方案、管理權限設置、周檢計劃等；
(11) 可測量電壓、電流、功率、功率因數、相位、頻率等參數；
(12) 可實時顯示相量圖及同相電壓、電流的波形圖；
(13) 可進行諧波影響檢驗，諧波次數在 2～21 次范圍內設置，負荷諧波幅度可在 0-40%范圍內設置，諧波相位可在 0 ～ 360°范圍內設置；
(14) 可以測定輸出電壓、電流波形失真度；
(15) 裝置配有 RS-485 或 RS-232 通訊接口；
(16) 有斷點再續功能，允許掛起某一表位的試驗，允許暫停和繼續當前試驗；
(17) 具有走字試驗功能。
(18) 裝置具有電壓、電流輸出的軟啟停功能，電壓輸出端短路、電流輸出端開路的保護及報警功能，輸出功率放大器全方位保護，可靠性高；
1.2 特殊功能
(1) 通訊測試；
(2) 廣播校時；
(3) 日計時誤差測試；
(4) 表內部數據驗證；
(5) 讀、寫表設備號；
(6) 時區時段測試和設置；
(7) 需量示值誤差測試；
(8) 需量周期誤差測試；
(9) 時段投切誤差測試；
(10) 組合誤差測試；
(11) 電壓跌落和中斷試驗；
(12) 正反向有功、正反向無功誤差測試；
(13) 電能表基本功能檢查（包括電能計量功能、費率和時段功能、需量復位功能、事件記錄功能、編程器預置功能、顯示功能、寄存器檢查、通訊接口檢查）等。
(14)具有費控功能測試，支持本地費控和遠程費控兩種類型的電能表。
(15)可以對跳閘繼電器進行測試。
(16)可以測試智能電表的事件記錄功能，包括失壓、失流、斷相、全失壓、掉電、編程、清零、開關蓋、拉閘等。
