產品介紹
|

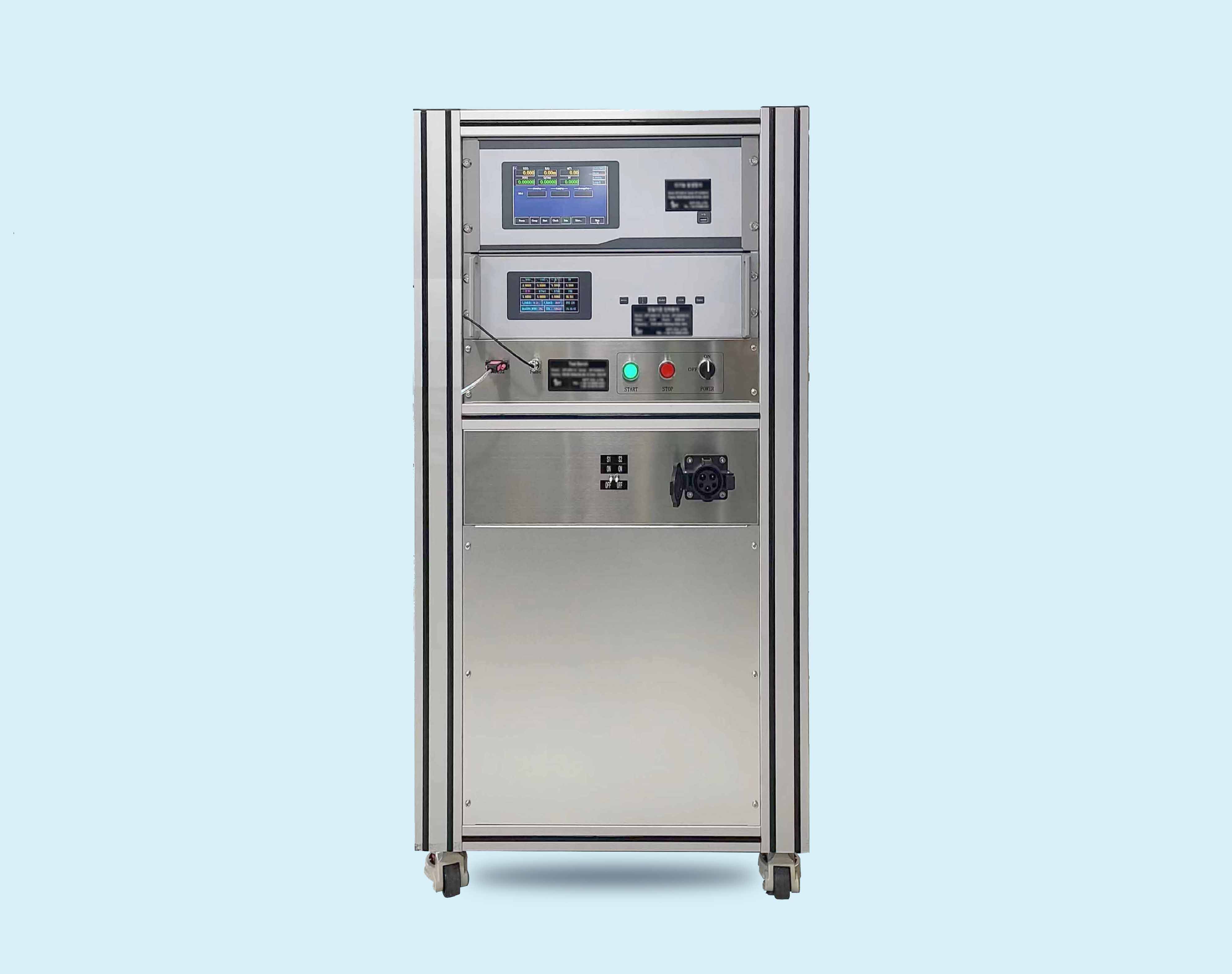

本 系 列 單 相 多 功 能 電 能 表 檢 驗 裝 置 , 是 根 據 國 家 最 新 標 準 和 規 程 的 要 求 , 采 用 嵌 入 式 系 統 主 控 系 統 及 DDS 技 術 、 大 規 模 FPGA 的 高 精 度 信 號 源 。 而 精 心 研 制 開 發 的 第 三 代 電 子 程 控 式 三 相 電 能 表 多 功 能 檢 驗 裝 置 。 適 用 于 0.2 級 及 以 下 各 種 單 相 電 能 表 ( 包 括 正 弦 無 功 表 ) 的 檢 驗 多 功 能 表 。 它 以 簡 潔 美 觀 的 外 形 、 精 致 的 工 藝 、 完 備 的 功 能 和 優 異 的 性 能 , 定 會 受 到 您 的 青 睞 。
|
產品性能和參數
|
|
|
|
|
參數名稱 | 主要指標 |
裝置的準確度等級 | 0.05級、0.1級 |
裝置標準電能表等級 | 0.05 級單相多功能標準表,型號 SYS130 |
電壓量程 | 輸出電壓檔位:220V; 輸出電流檔位:0.025A、0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A。 |
輸出負載容量(24表位) | 電壓輸出:600VA;??電流輸出:1000VA。 |
電壓電流調節 | 調節范圍:(0%~120%)×量程 ??調節細度:10%、1%、0.1%、0.01%。 |
相位調節 | 調節范圍:0°~360°; b) 調節細度:10°、1°、0.1°、0.01°。 |
頻率調節 | 調節范圍:45Hz~65Hz; 調節細度:1Hz、0.1Hz、0.01Hz。 |
輸出功率穩定度 | ≤0.02%/120s |
輸出電壓電流失真度 | 電壓:≤0.5% ?電流:≤0.5% |
諧波設置 | 諧波次數:2~21 次; 諧波含量:電流 2~21 次≤40%(相對于基波) ?電壓 2~21 次≤40%(相對于基波) 諧波相位:0°~359.99 |
監視儀表 | 標準表顯示精度: 電壓:0.01% ?電流: 0.01% ?功率:0.01% ?相位:0.01 ?頻率:0.01 |
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?主要功能
裝置滿足 DL/T 614-1997 和 DL/T 614-2007《多功能電能表》規定,裝置的功能分為兩大部分,一部分是檢驗電能表的常規功能,另一部分是檢驗多功能電能表的特殊功能。
1.1 常規功能
(1) 可以檢定各種電子式和機電式單相多功能電能表、電子式和感應式單相電能表、單相多費率電能表、預付費電能表和普通電能表等。同時也可以檢定單相無功電能表等。
(2) 可按國家檢定規程或電力行業標準的要求,對潛動、啟動、基本誤差、標準偏差、24h 變差等檢定項目實行全自動檢定。也可自定方案進行檢定;還可自行選擇測試點進行單點檢定。
(3) 可以進行電壓、頻率、諧波、逆相序、電壓不平衡、外磁場等影響量引起的改變量的測定;
(4) 自動識別色標,使所有被檢表的色標停留在正面位置,以便進行潛動試驗和起動試驗;可按照規程要求自動計算起動試驗等待時間和潛動試驗等待時間,并判定起動和潛動是否合格。
(5) 可以同時檢定同規格、兩種不同常數、不同等級的電能表;
(6) 每一只被檢表均設有專用的 6 位顯示誤差計算器;
(7) 裝置輸出、測量范圍寬,可以檢定各種常用量限的電能表。電流、電壓量限全部自動切換(包括 100A 電流)。輸出功率裕量大,在最大負載下可以長期穩定工作。
(8) 通過計算機自動監控檢定過程,進行數據修約,判定檢定結論,保存數據??梢?查詢、瀏覽、打印檢定證書和檢驗記錄。
(9) 支持條形碼輸入、誤差曲線圖、用戶系統、誤差上下限設置、多種檢定方案、管理權限設置、周檢計劃等;
(11) 可測量電壓、電流、功率、功率因數、相位、頻率等參數;
(12) 可實時顯示相量圖及同相電壓、電流的波形圖;
(13) 可進行諧波影響檢驗,諧波次數在 2~21 次范圍內設置,負荷諧波幅度可在 0-40%范圍內設置,諧波相位可在 0 ~ 360°范圍內設置;
(14) 可以測定輸出電壓、電流波形失真度;
(15) 裝置配有 RS-485 或 RS-232 通訊接口;
(16) 有斷點再續功能,允許掛起某一表位的試驗,允許暫停和繼續當前試驗;
(17) 具有走字試驗功能。
(18) 裝置具有電壓、電流輸出的軟啟停功能,電壓輸出端短路、電流輸出端開路的保護及報警功能,輸出功率放大器全方位保護,可靠性高;
1.2 特殊功能
(1) 通訊測試;
(2) 廣播校時;
(3) 日計時誤差測試;
(4) 表內部數據驗證;
(5) 讀、寫表設備號;
(6) 時區時段測試和設置;
(7) 需量示值誤差測試;
(8) 需量周期誤差測試;
(9) 時段投切誤差測試;
(10) 組合誤差測試;
(11) 電壓跌落和中斷試驗;
(12) 正反向有功、正反向無功誤差測試;
(13) 電能表基本功能檢查(包括電能計量功能、費率和時段功能、需量復位功能、事件記錄功能、編程器預置功能、顯示功能、寄存器檢查、通訊接口檢查)等。
(14)?具有費控功能測試,支持本地費控和遠程費控兩種類型的電能表。
(15)?可以對跳閘繼電器進行測試。
(16)?可以測試智能電表的事件記錄功能,包括失壓、失流、斷相、全失壓、掉電、編程、清零、開關蓋、拉閘等。
